在注塑生產(chǎn)中，熔體溫度主要取決于機(jī)筒和噴嘴兩部分的溫度，影響物料的塑化和熔體的注射充模。注射溫度的提高主要有利于改善熔體的流動(dòng)性，它與塑料制品的很多特性有關(guān)。升高熔體溫度，可使塑件內(nèi)應(yīng)力、流線方向的沖擊強(qiáng)度和撓曲度、拉伸強(qiáng)度等機(jī)械力學(xué)性能降低,而使垂直于流線方向的沖擊強(qiáng)度、流動(dòng)長(zhǎng)度、表面粗糙度等性能有所改善，并可降低制品的后收縮。

       從總體上看，提高熔體溫度有利于改善充模狀況以及在模腔內(nèi)的傳遞，降低取向性等，有利于制品的綜合性能的提高但過(guò)高的溫度也不可取。注塑加工當(dāng)熔體溫度接近注塑溫度范圍的上限值時(shí)，一方面容易產(chǎn)生較多的氣體，使塑件產(chǎn)生氣泡、空洞、變色、燒焦等,也因過(guò)多地改善流動(dòng)性而產(chǎn)生飛邊，影響制品表觀質(zhì)量另一方面，過(guò)高的溫度會(huì)使塑料發(fā)生降解作用，使塑件強(qiáng)度降低，失去彈性等，影響使用性能。

塑料加工的填充階段是怎么理解的？

填充階段 塑料制品廠在加工塑料產(chǎn)品時(shí)的填充是整個(gè)注塑循環(huán)過(guò)程中的第一步，時(shí)間從模具閉合開(kāi)始注塑算起，到模具型腔填充到大約95%為止。理論上，填充時(shí)間越短，成型效率越高，但是實(shí)際中，成型時(shí)間或者注塑速度要受到很多條件的制約。高速填充。高速填充時(shí)剪切率較高，塑料由于剪切變稀的作用而存在粘

注塑成型塑料制品粗糙的原因和解決方法

①塑料模具腔內(nèi)粗糙，光潔度差②塑料加工內(nèi)含有水分或揮發(fā)物過(guò)多，或塑料顏料分解變質(zhì)③供料不足，塑化不良或塑料流動(dòng)性差④模具壁有水分和油污⑤使用脫模劑過(guò)量或選用不當(dāng)⑥融料在模腔內(nèi)與腔壁沒(méi)完全接觸⑦注射速度慢，壓力低⑧脫模斜度小，脫模不良或制品表面硬度低，易劃傷磨損⑨料粒大小不均，或混入不相溶料產(chǎn)生色澤不

注塑加工工藝的優(yōu)缺點(diǎn)

注塑加工模具加工是門(mén)工藝技術(shù)，主要是將塑料轉(zhuǎn)變?yōu)橄胍母黝?lèi)塑膠產(chǎn)品的各種工藝。其原理是將粒狀或粉狀的塑膠原料加入到注射機(jī)的科斗里，原料經(jīng)加熱熔化呈流動(dòng)狀態(tài)，在注射機(jī)的螺桿或活塞推動(dòng)下，經(jīng)噴嘴和注塑模具的澆注系統(tǒng)進(jìn)入模具型腔，在模具型腔內(nèi)硬化定型,從而做出產(chǎn)品要的形狀。注塑加工工藝在生活中隨處可見(jiàn)，優(yōu)點(diǎn)

塑料注塑的問(wèn)題分析和解決

注塑加工廠家在塑料制品生產(chǎn)匯總出現(xiàn)這些縮孔、縮水、不飽模、毛邊、熔接痕、銀絲、噴痕、燒焦、翹曲變形、開(kāi)裂/破裂、尺寸超差及其它常見(jiàn)注塑問(wèn)題描述、原因分析，以及在模具設(shè)計(jì)、成型工藝控制、產(chǎn)品設(shè)計(jì)及塑料材料等方面之解決對(duì)策?！褡⑺芗苓吶蹦z、不飽模的原因分析及解決對(duì)策●批鋒(毛邊)的原因分析及

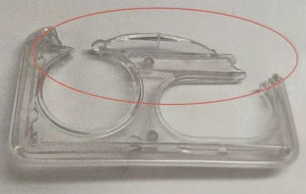

塑料產(chǎn)品產(chǎn)生填充不足的解決辦法

產(chǎn)品設(shè)計(jì)：設(shè)計(jì)塑件的形體結(jié)構(gòu)時(shí)，應(yīng)注意塑料制品的厚度與熔料填充時(shí)的極限流動(dòng)長(zhǎng)度。在塑料模具注射成型中，塑件的厚度通常為1~ 3mm,大型塑件為3~ 6mm。材料：更換材料或添加助劑以改善流動(dòng)性。將噴嘴拆下清理或擴(kuò)大模具冷料穴和流道截面面積。模具：設(shè)計(jì)澆注 系統(tǒng)時(shí)要注意澆口平衡。在流動(dòng)過(guò)程中，澆口或流道壓力損失太大
